Productomschrijving

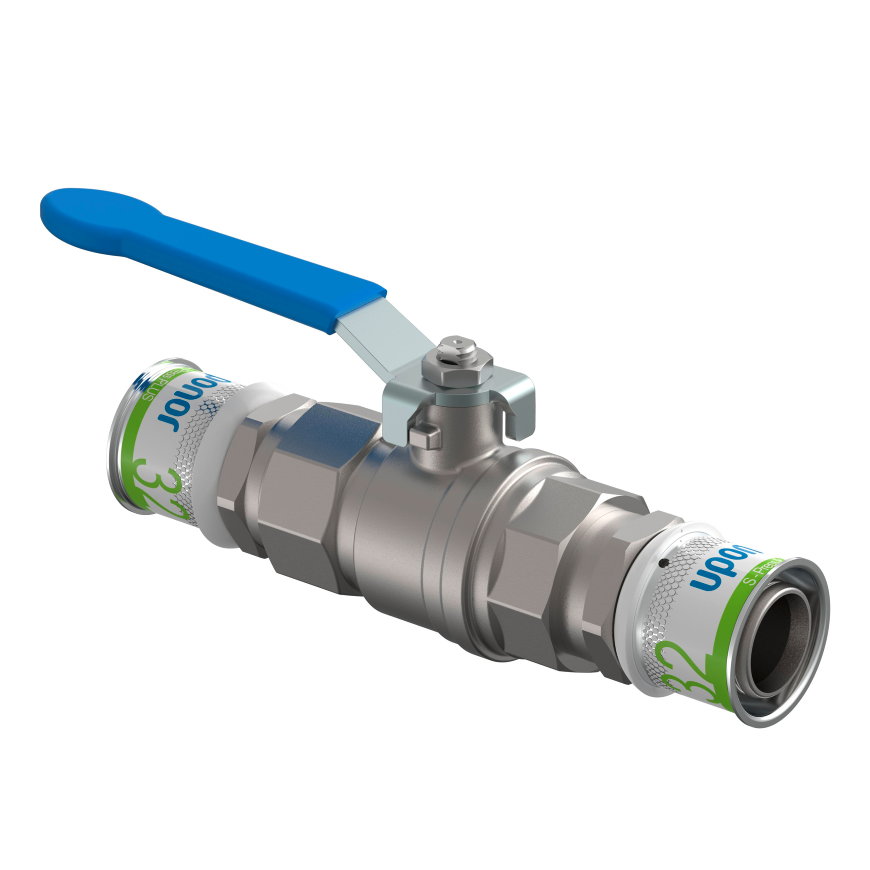

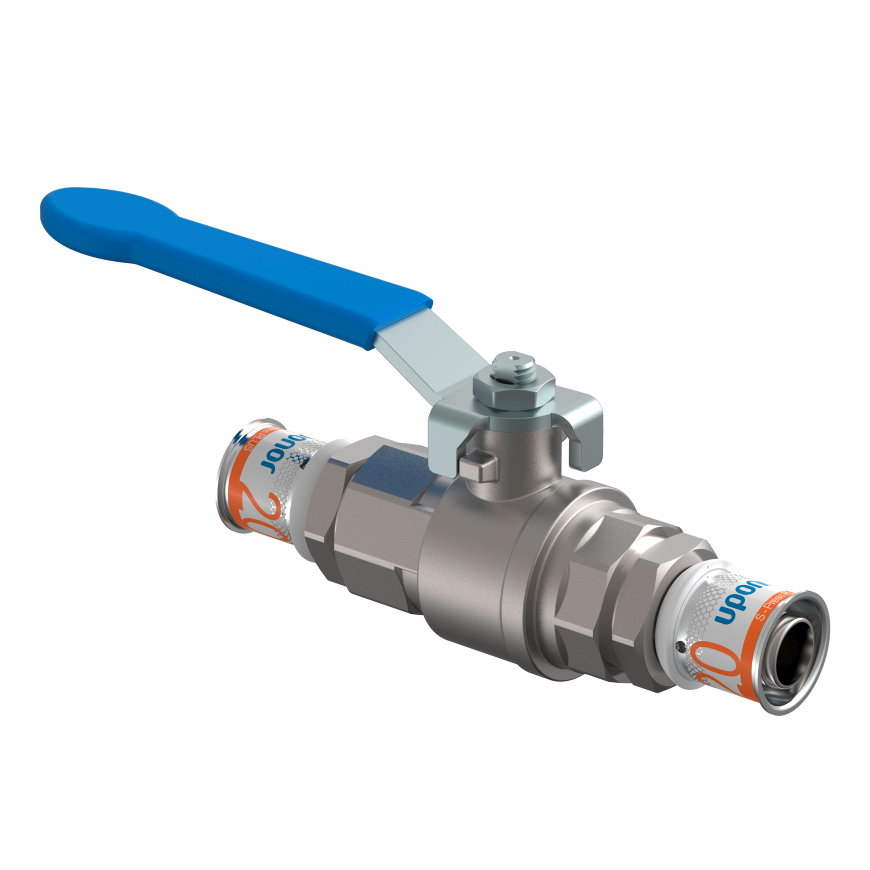

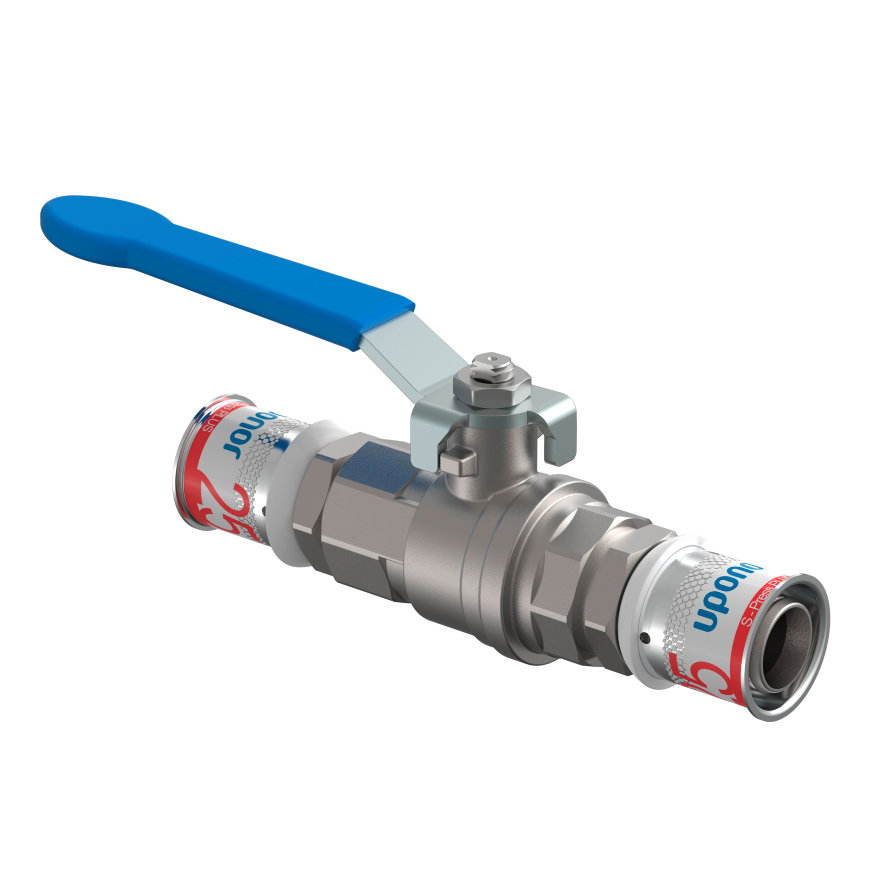

Deze Uponor S-Press Plus kogelkraan heeft twee persaansluitingen en een hendelbediening. Het messing kraanlichaam is vernikkeld. Met een kwartslag van de hendel kan het aangesloten leidingdeel worden geopend of afgesloten. De genoemde drukklasse is 10 bar.
Technische details
| Artikelnummer | Diameter | Drukklasse | Temperatuur maximaal |
|---|---|---|---|
| 15572625 | 16 mm | 10 bar | 70 °C |
| 15572626 | 20 mm | 10 bar | 70 °C |
| 15572627 | 25 mm | 10 bar | 70 °C |
| 15572628 | 32 mm | 10 bar | 70 °C |
Samenvatting
Uponor S-Press Plus kogelkraan messing vernikkeld 2x pers 10 bar. Vergelijk de maatvoering, aansluitingen en leveringsomvang.
Mogelijke toepassingen
Voor een bereikbaar afsluitpunt in een passend Uponor water- of verwarmingsleidingtraject, bijvoorbeeld om een leidingdeel tijdens onderhoud te kunnen isoleren.
Meerwaarde
De persaansluitingen sluiten rechtstreeks op de passende meerlagenbuizen aan. De hendel maakt de bedieningsstand zichtbaar en moet ook na de inbouw bereikbaar blijven.
Montage
Plaats de kraan met voldoende ruimte voor de volledige hendelslag. Ondersteun de leiding en voorkom spanning of verdraaiing in het kraanlichaam. Knip de passende Uponor meerlagenbuis haaks en controleer het buiseinde op beschadiging en vervuiling. Steek de buis tot de juiste positie in de fitting en controleer dit door de kijkopeningen. Plaats de passende persbek op de persbekgeleiding en voltooi de perscyclus. De persindicator en de kijkopeningen ondersteunen de visuele controle. Controleer de installatie vervolgens op dichtheid. S-Press Plus 16–32 mm kan zonder afzonderlijk kalibreren of afschuinen worden verwerkt wanneer het buiseinde correct is voorbereid. Controleer zowel de persverbindingen als de afsluitfunctie voordat de installatie in gebruik wordt genomen.
Normering
Kogelkraan met een maximale drukklasse van 10 bar. Stem medium, temperatuur en de volledige leidingopbouw op de toepassing af; deze afsluiter is geen drukregelaar.
