Productomschrijving
Deze Uponor S-Press Plus overgangskoppeling heeft aan één zijde een glad kopermaat-spie-eind en aan de andere zijde een persaansluiting voor de passende meerlagenbuis. Het vertind messing spie-eind wordt in een daarvoor geschikt aansluitdeel opgenomen.
Technische details
| Artikelnummer | Spie op kopermaat | Persdiameter |
|---|---|---|
| 15371448 | 12 mm | 16 mm |

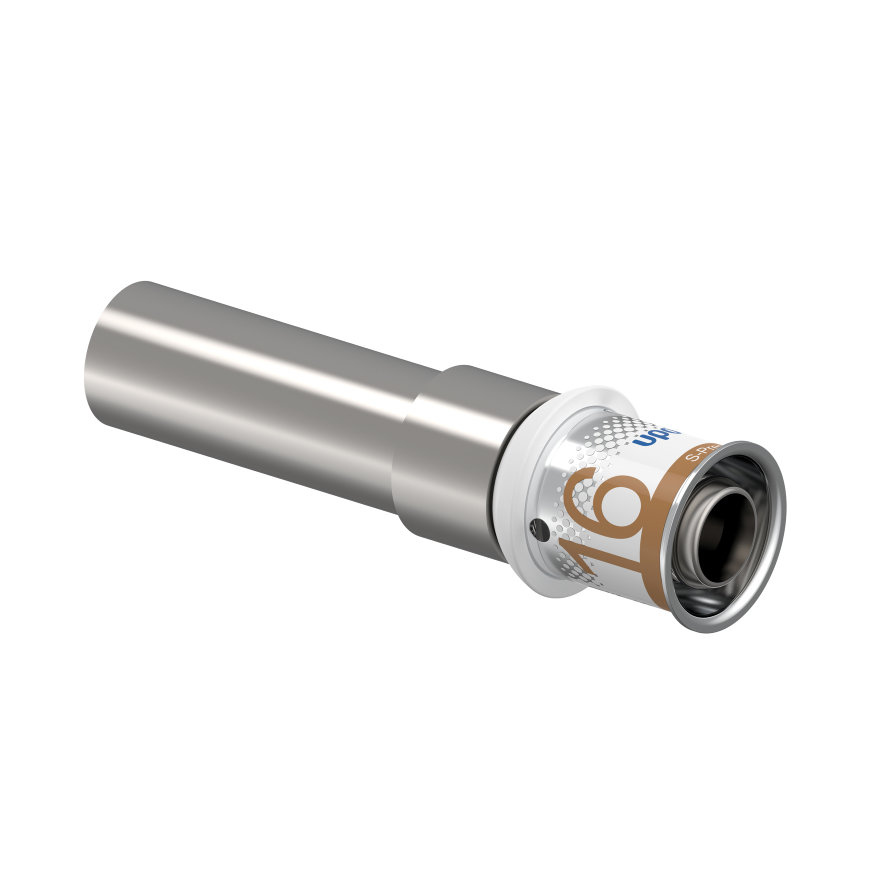

| 15102456 | 15 mm | 16 mm |

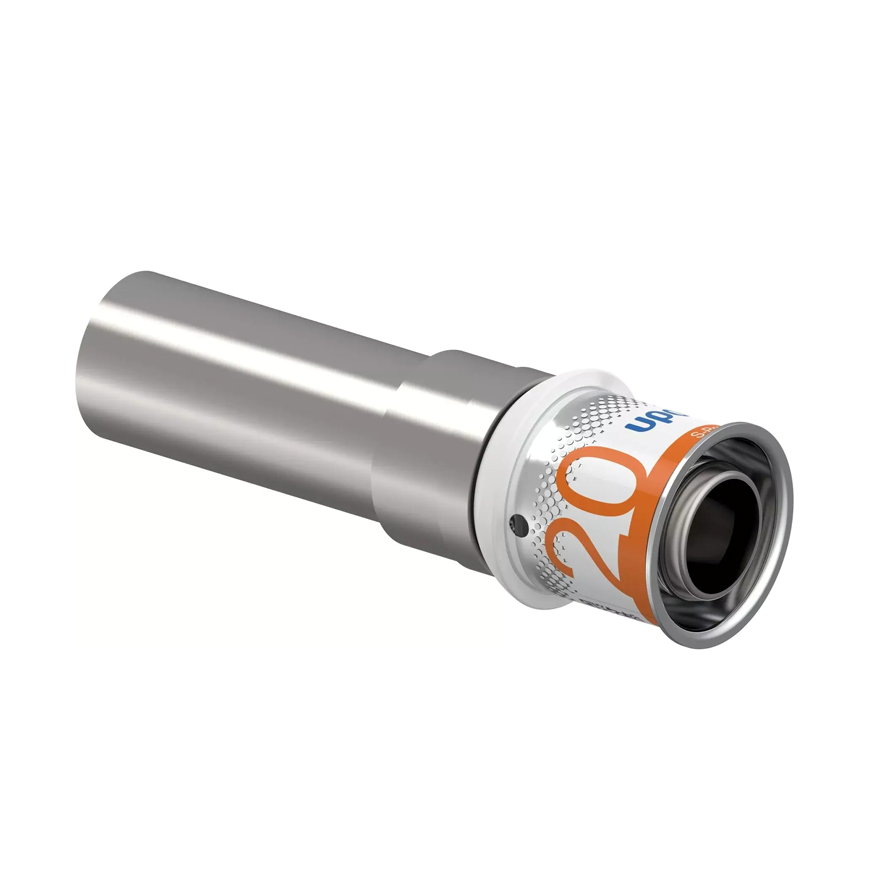

| 15371449 | 15 mm | 20 mm |

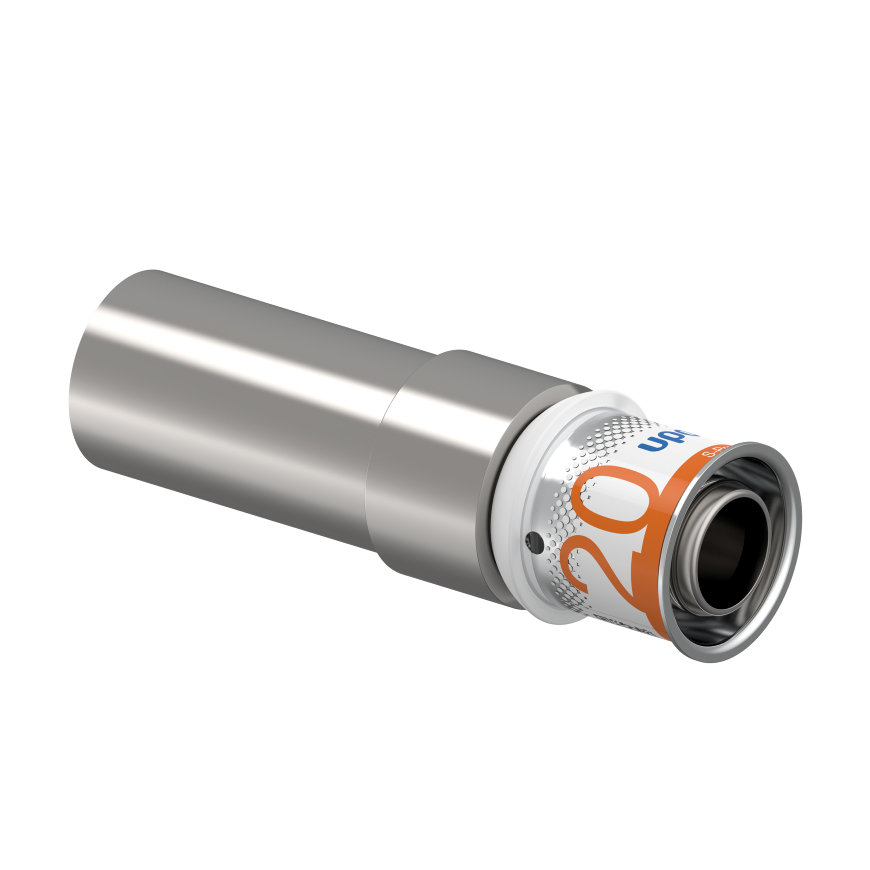

| 15102457 | 22 mm | 20 mm |

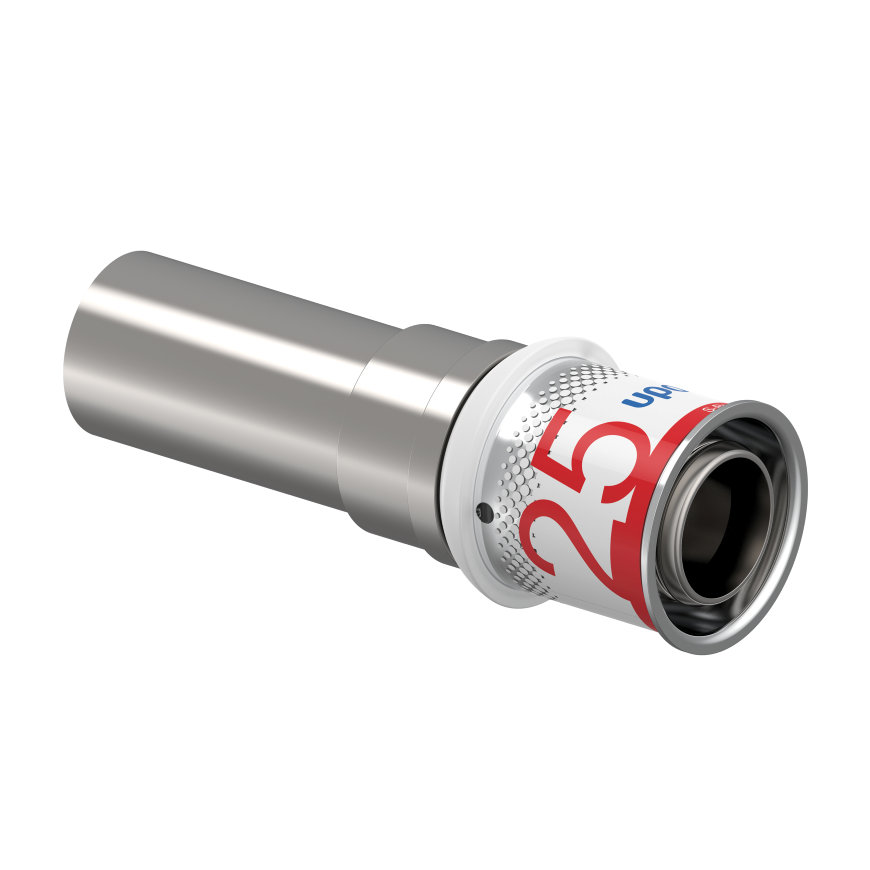

| 15102458 | 22 mm | 25 mm |

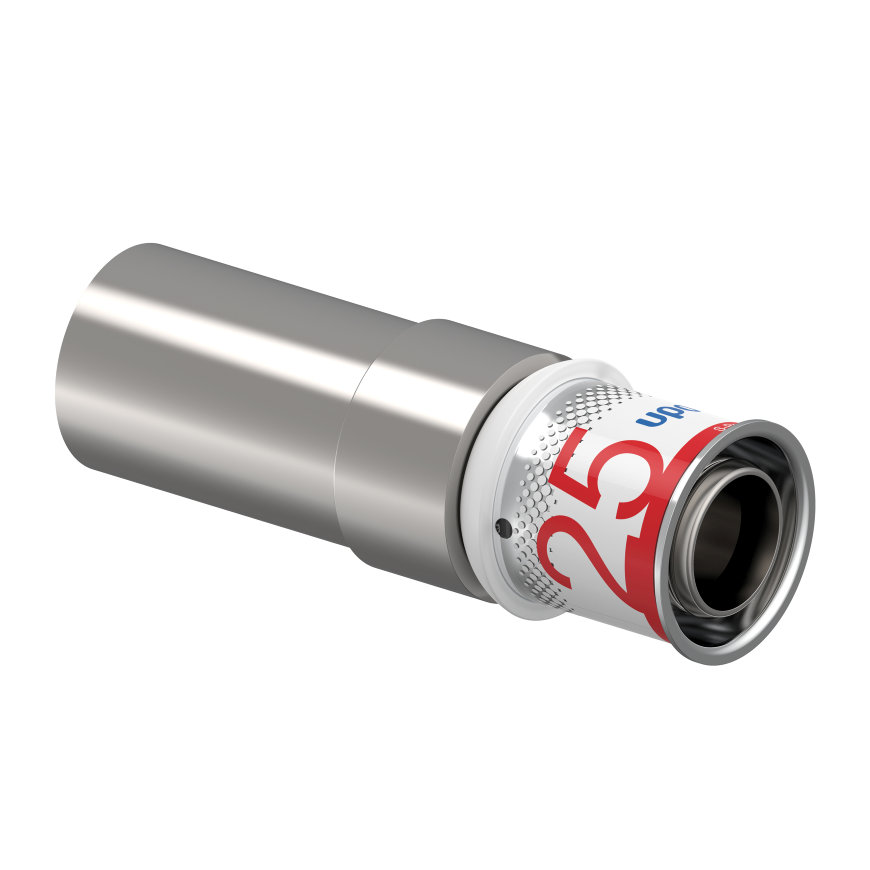

| 15102459 | 28 mm | 25 mm |

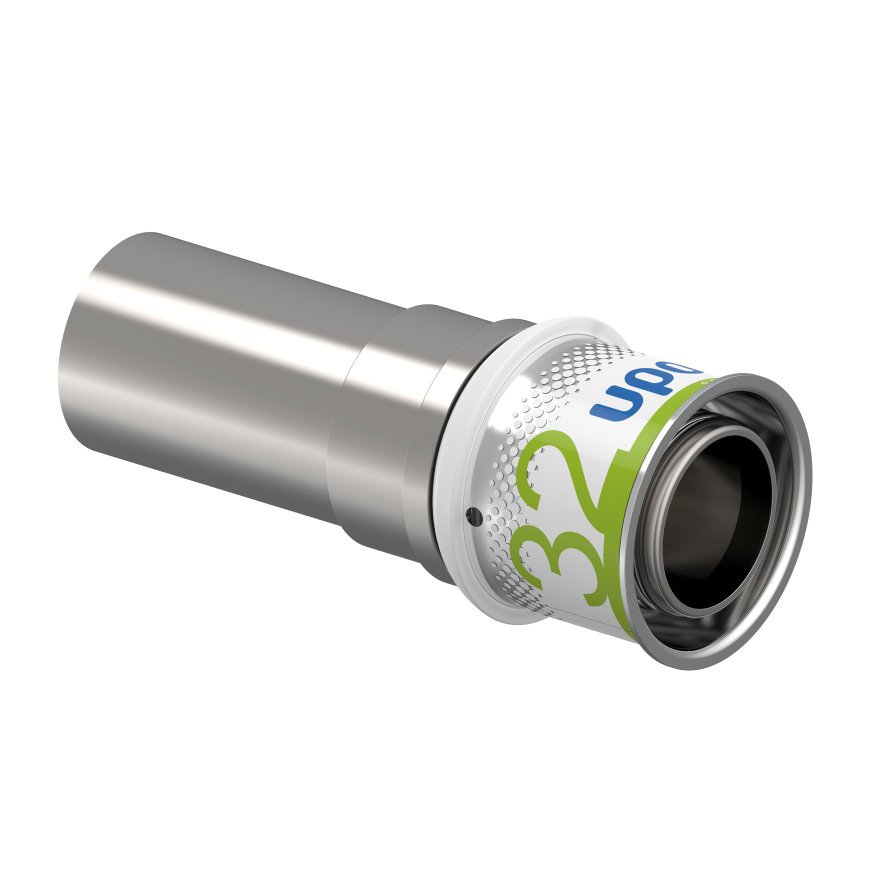

| 15102460 | 28 mm | 32 mm |
Samenvatting
Uponor S-Press Plus overgangskoppeling spie koper x pers. Vergelijk de maatvoering, aansluitingen en leveringsomvang.
Mogelijke toepassingen
Voor het verbinden van een passende Uponor meerlagenleiding met een fitting die een glad spie-eind op kopermaat opneemt.
Meerwaarde
De kopermaat en de Uponor persdiameter staan afzonderlijk aangegeven. Deze uitvoering heeft een glad spie-eind en blijft daardoor herkenbaar ten opzichte van een adapter met een tweede eigen pershuls.
Montage
Kies een aansluitdeel dat past bij de maat en het materiaal van het gladde spie-eind. Bereid die verbinding voor met de daarvoor bedoelde insteekdiepte en werkwijze; behandel het spie-eind niet als een tweede Uponor pershuls. Knip de passende Uponor meerlagenbuis haaks en controleer het buiseinde op beschadiging en vervuiling. Steek de buis tot de juiste positie in de fitting en controleer dit door de kijkopeningen. Plaats de passende persbek op de persbekgeleiding en voltooi de perscyclus. De persindicator en de kijkopeningen ondersteunen de visuele controle. Controleer de installatie vervolgens op dichtheid. S-Press Plus 16–32 mm kan zonder afzonderlijk kalibreren of afschuinen worden verwerkt wanneer het buiseinde correct is voorbereid.
Normering
S-Press Plus overgangskoppeling met Kiwa-keur. De kopermaat beschrijft het gladde spie-eind; de andere millimetermaat beschrijft de Uponor perszijde.
