Productomschrijving

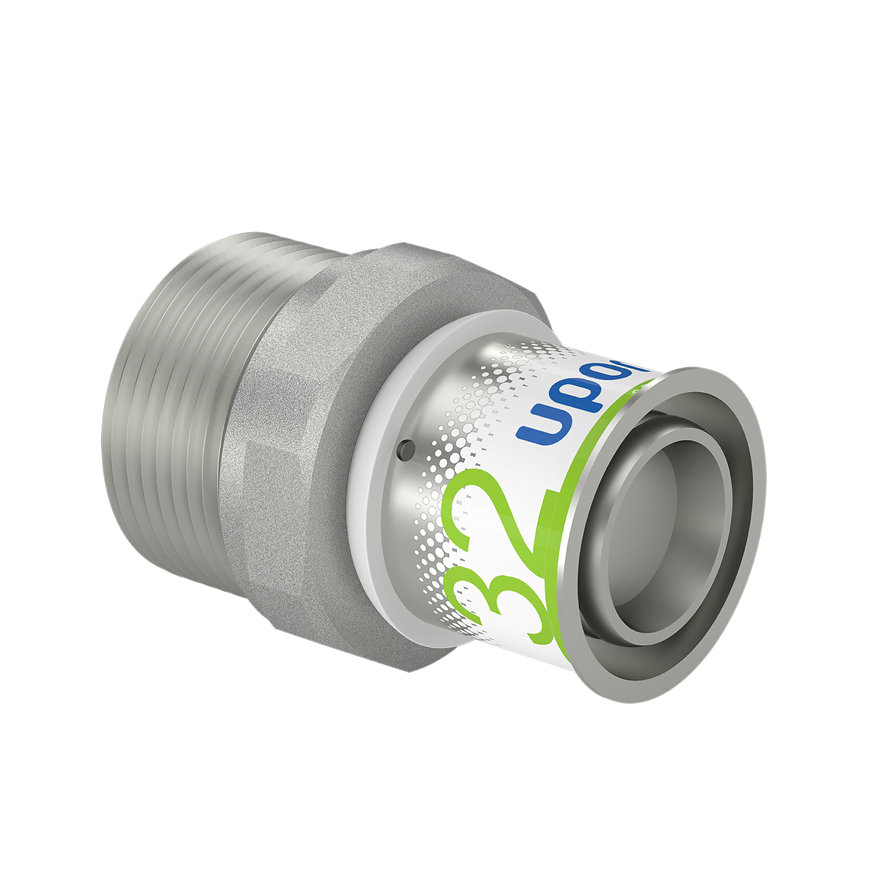

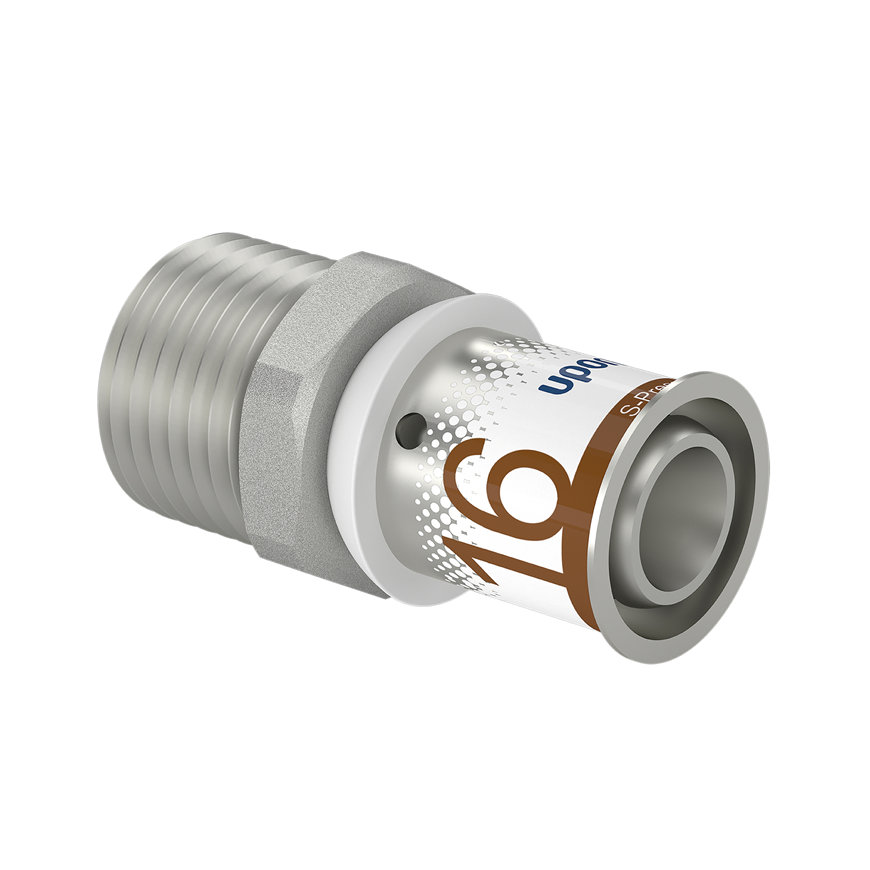

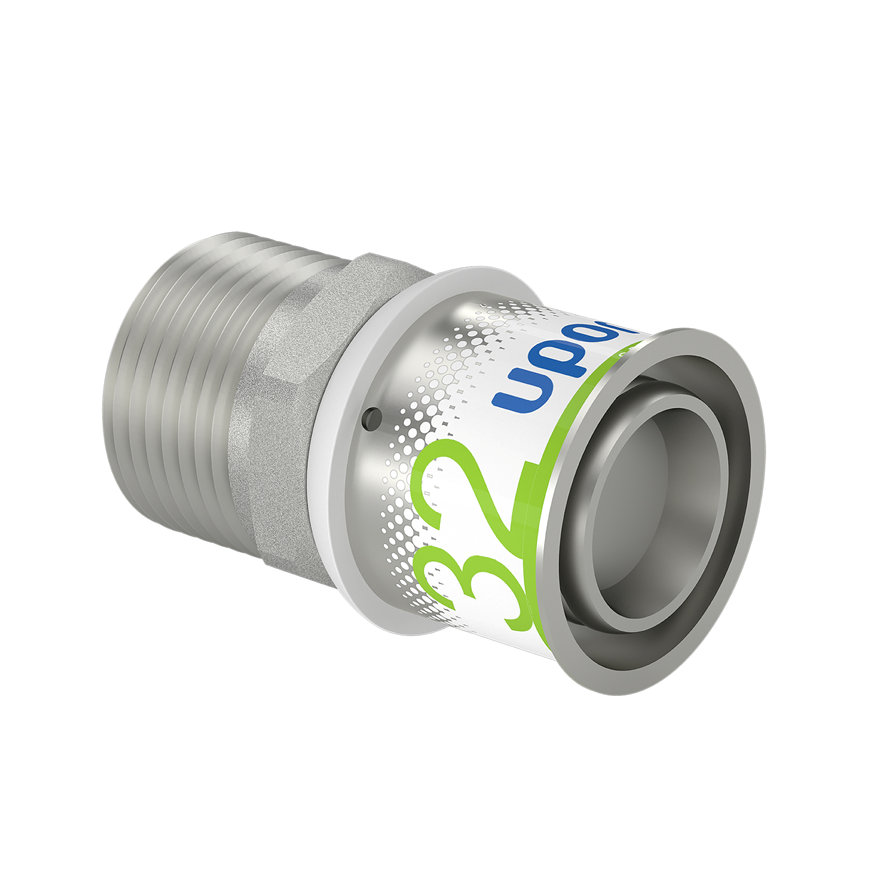

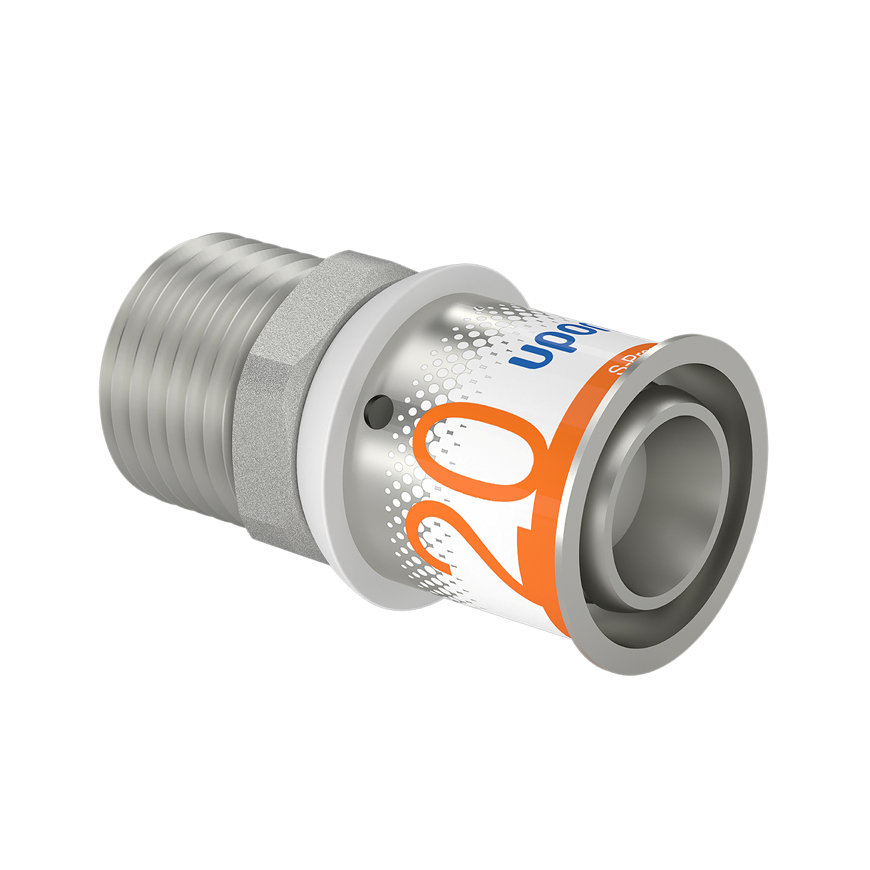

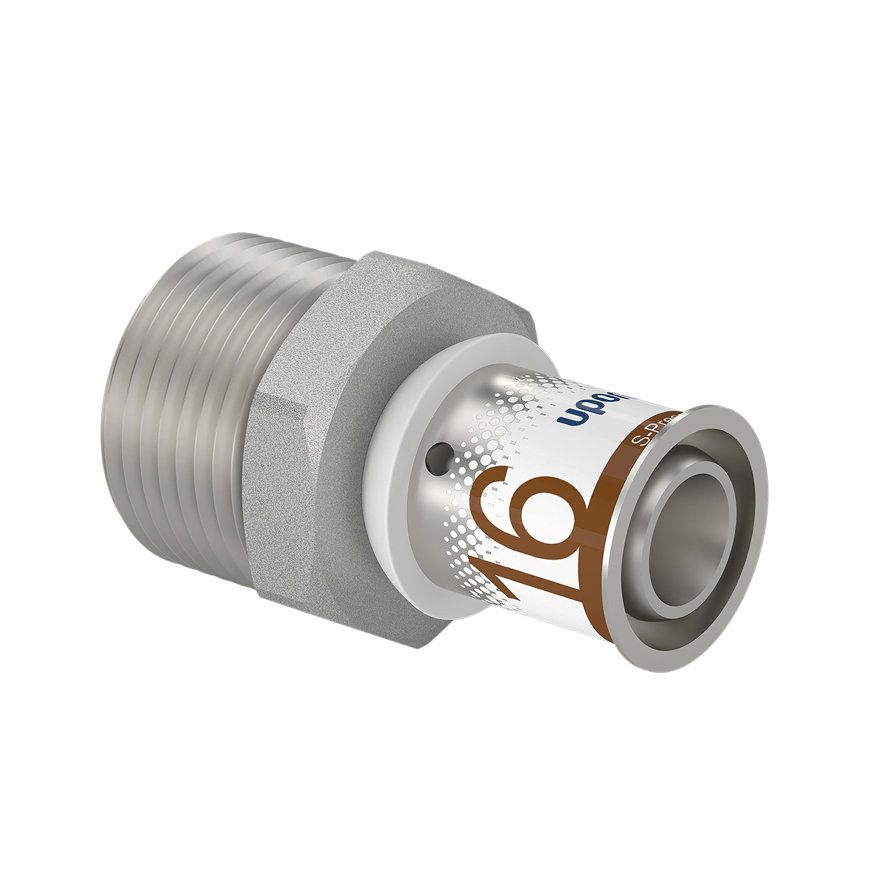

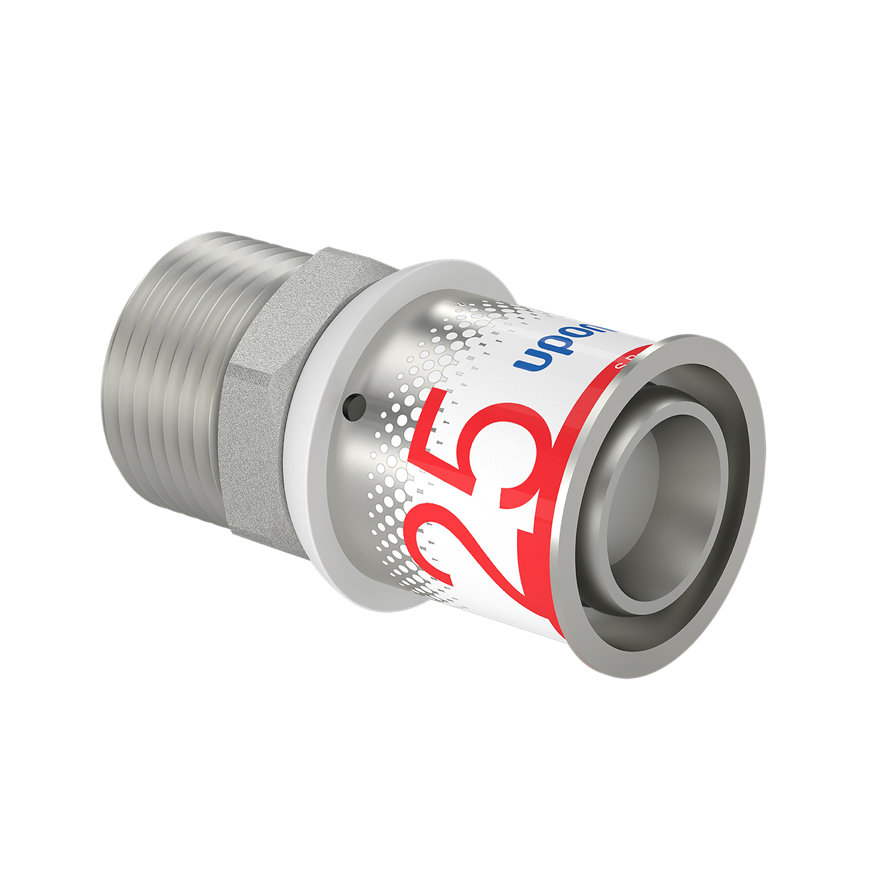

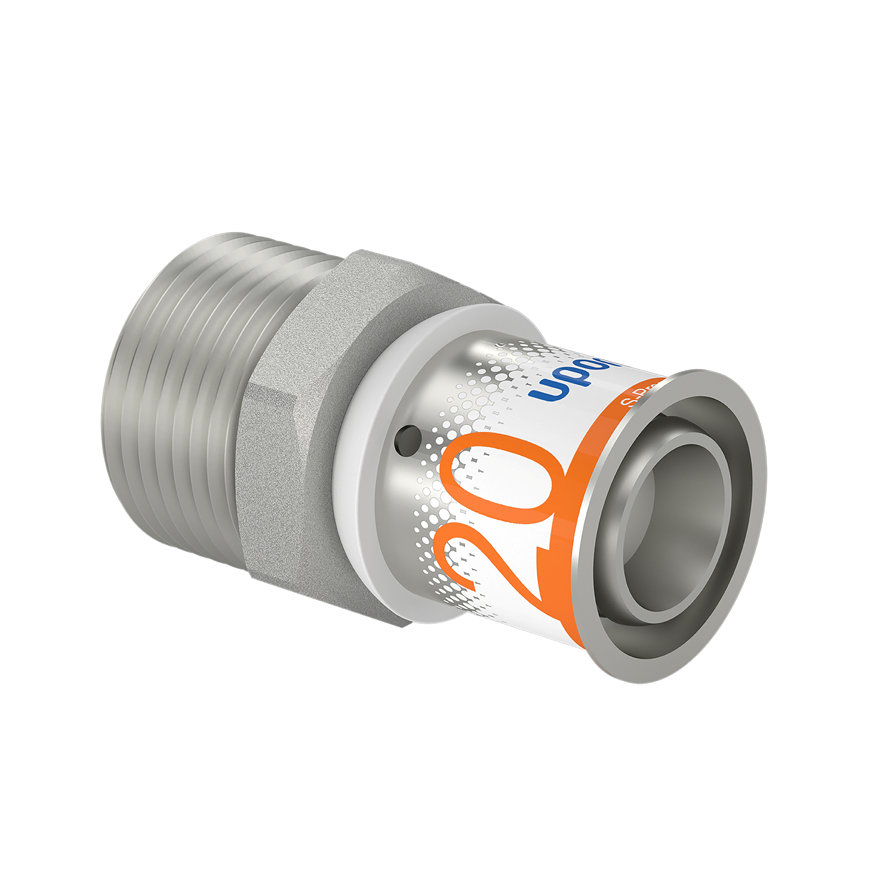

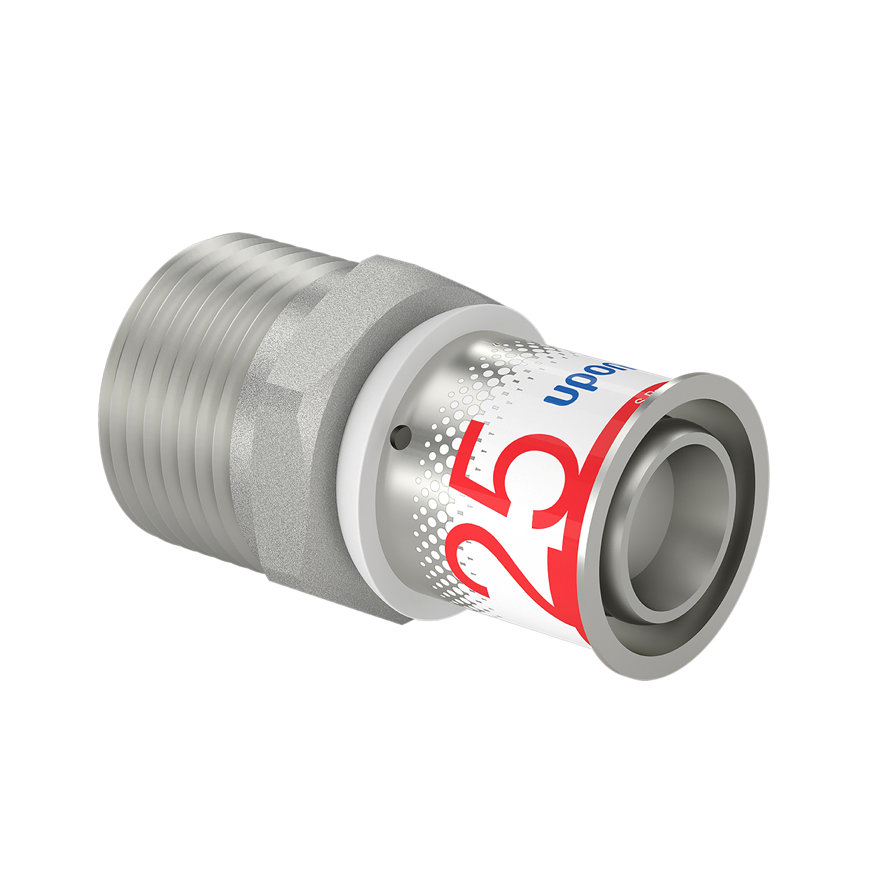

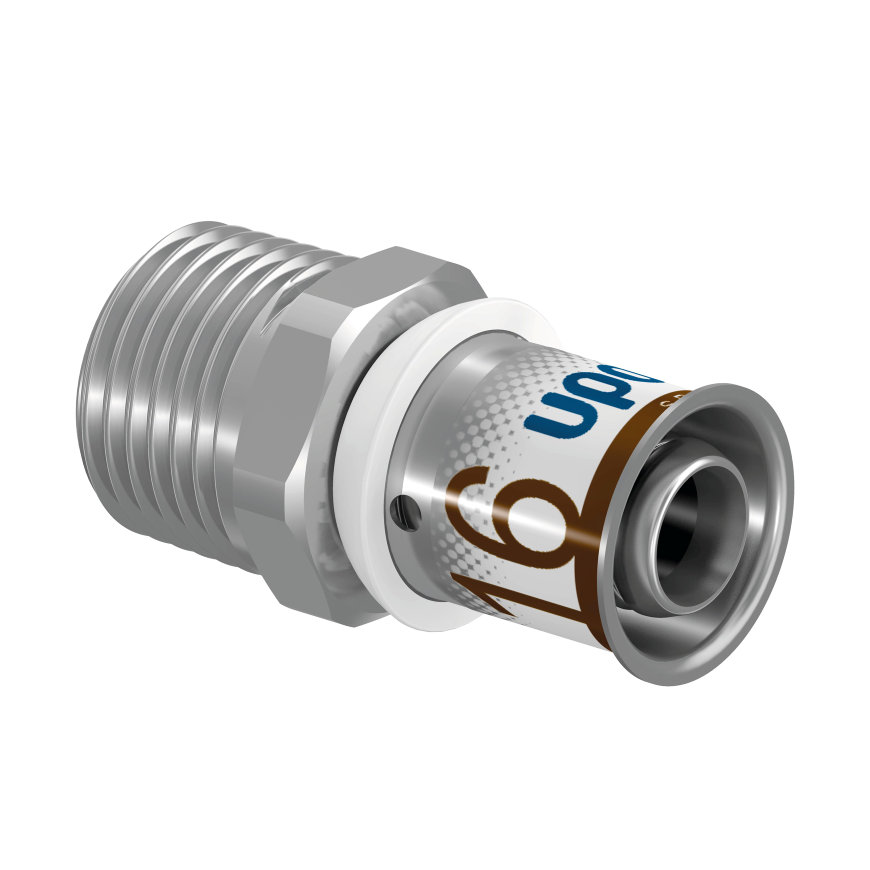

Deze Uponor S-Press Plus draadkoppeling vormt een rechte overgang van een persaansluiting naar buitendraad. Het fittinglichaam is van vertind messing. Zowel de schroefdraadmaat als de persdiameter bepaalt welke uitvoering op het leidingtraject past.
Technische details
| Artikelnummer | Buitendraad | Persdiameter |
|---|---|---|
| 15102364 | 1" | 20 mm |
| 15102366 | 1" | 25 mm |
| 15102367 | 1" | 32 mm |
| 15102368 | 1¼" | 32 mm |
| 15371450 | 3/8" | 16 mm |
| 15102360 | ½" | 16 mm |
| 15102361 | ¾" | 16 mm |
| 15102362 | ½" | 20 mm |
| 15102363 | ¾" | 20 mm |
| 15102365 | ¾" | 25 mm |
Samenvatting
Uponor S-Press Plus draadkoppeling buitendraad x pers. Vergelijk de maatvoering, aansluitingen en leveringsomvang.
Mogelijke toepassingen
Voor de overgang van een passende Uponor meerlagenleiding naar een afsluiter, toestel of fitting met passende binnendraad.
Meerwaarde
De twee verschillende aansluittypen worden in één koppeling gecombineerd. Het maatpaar vermeldt de draad- en buismaat afzonderlijk en voorkomt verwisseling van overeenkomstig ogende uitvoeringen.
Montage
Monteer de draadzijde met een passend binnendraads onderdeel en geschikt afdichtingsmateriaal. Houd de fitting daarbij op de daarvoor bedoelde sleutelvlakken vast en voorkom torsie in de buis. Knip de passende Uponor meerlagenbuis haaks en controleer het buiseinde op beschadiging en vervuiling. Steek de buis tot de juiste positie in de fitting en controleer dit door de kijkopeningen. Plaats de passende persbek op de persbekgeleiding en voltooi de perscyclus. De persindicator en de kijkopeningen ondersteunen de visuele controle. Controleer de installatie vervolgens op dichtheid. S-Press Plus 16–32 mm kan zonder afzonderlijk kalibreren of afschuinen worden verwerkt wanneer het buiseinde correct is voorbereid.
Normering
S-Press Plus systeemfitting met Kiwa-keur. De genoemde inchmaat geldt voor de buitendraad; de millimetermaat geldt voor de persaansluiting.
