Productomschrijving
Deze Uponor S-Press Plus doorstroommuurplaat heeft twee persaansluitingen en een binnendraadse aftakking. Het vertind messing onderdeel combineert de doorgaande leiding met een bevestigbaar aansluitpunt. De schroefdraadaftakking is ½ inch; de persdiameter verschilt per uitvoering.
Technische details
| Artikelnummer | Binnendraad | Persdiameter | Aansluitingen |
|---|---|---|---|
| 15102465 | ½" | 16 mm | 2x pers en 1x binnendraad |

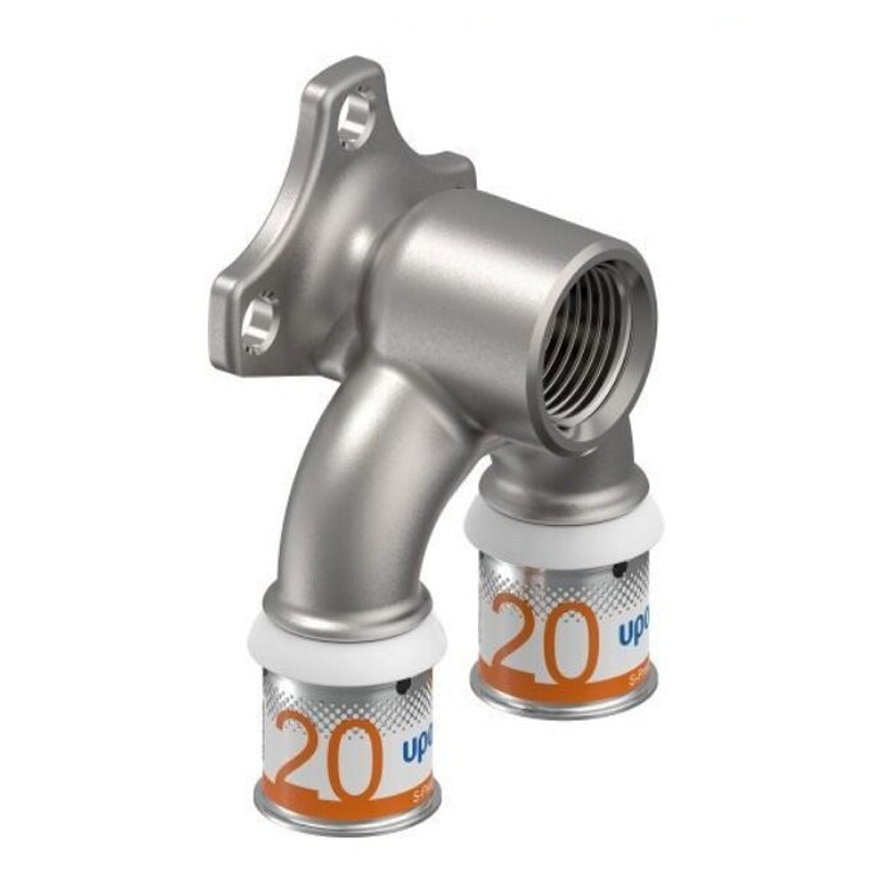

| 15102466 | ½" | 20 mm | 2x pers en 1x binnendraad |

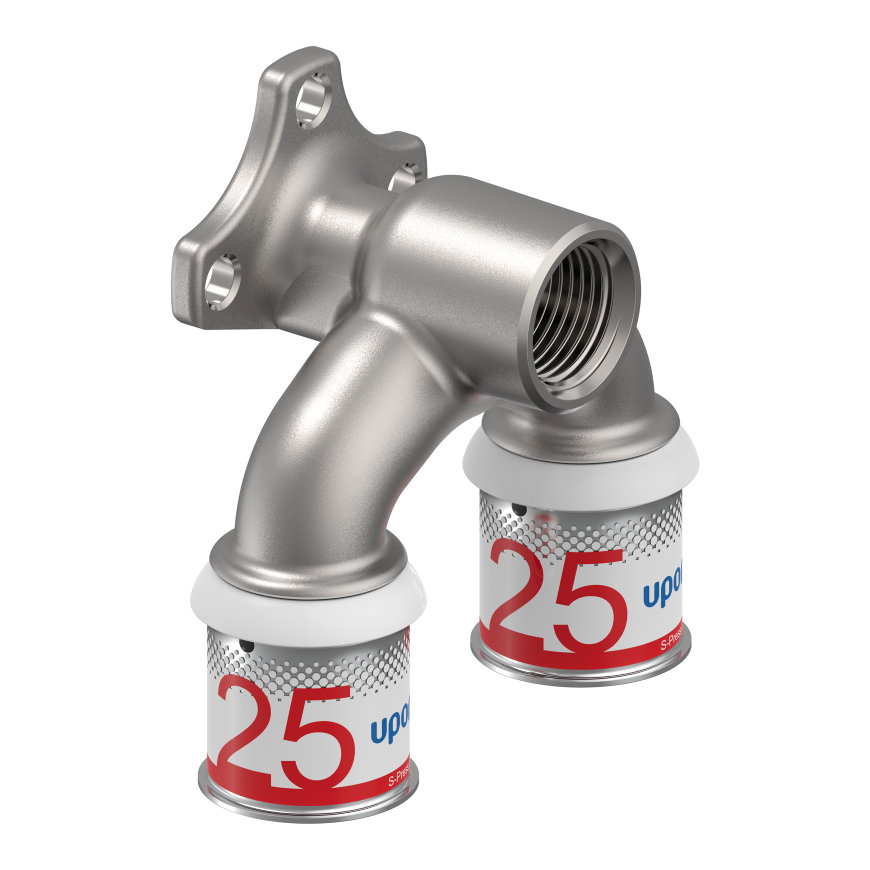

| 15102469 | ½" | 25 mm | 2x pers en 1x binnendraad |
Samenvatting
Uponor S-Press Plus doorstroommuurplaat binnendraad x pers. Vergelijk de maatvoering, aansluitingen en leveringsomvang.
Mogelijke toepassingen
Voor een doorlopend waterleidingtraject met een bevestigd tappunt of toestelaansluiting. De twee perszijden maken voortzetting van de leiding mogelijk.
Meerwaarde
De montagepunten leggen de aftakking op zijn plaats vast. De twee doorgaande aansluitingen en de afzonderlijke binnendraad staan expliciet vermeld, zodat de muurplaat niet wordt verward met een enkel eindpunt.
Montage
Bevestig de muurplaat stabiel op de juiste hoogte en houd de schroefdraadaansluiting vrij voor het aansluitdeel. Lijn beide buizen spanningsvrij uit. Knip de passende Uponor meerlagenbuis haaks en controleer het buiseinde op beschadiging en vervuiling. Steek de buis tot de juiste positie in de fitting en controleer dit door de kijkopeningen. Plaats de passende persbek op de persbekgeleiding en voltooi de perscyclus. De persindicator en de kijkopeningen ondersteunen de visuele controle. Controleer de installatie vervolgens op dichtheid. S-Press Plus 16–32 mm kan zonder afzonderlijk kalibreren of afschuinen worden verwerkt wanneer het buiseinde correct is voorbereid. Maak de binnendraadse verbinding met een passend aansluitdeel en geschikt afdichtingsmateriaal.
Normering
S-Press Plus muurplaat met Kiwa-keur voor het passende Uponor waterleidingsysteem. De bevestiging en binnendraadse aansluiting worden afgestemd op de inbouwsituatie.
