Productomschrijving
De Active Driver Plus combineert een elektronische frequentieregelaar met een druk- en flowsensor voor het regelen van een passende waterpomp. De exacte leveranciersuitvoering is met kabel.
Dit model heeft een voeding van 1×115/230VAC en een pompuitgang van 1×115/230VAC matching supply. Het instelbare drukbereik bedraagt 1 tot 9 bar; de maximaal toegestane motorstroom bedraagt 14 A.
De regelaar kan de pomp stoppen bij de in de bron genoemde storingen, waaronder droogloop, overbelasting, onderspanning, overschrijding van de ingestelde druk en oververhitting van de elektronica. De juiste pompkeuze en instelling blijven noodzakelijk.

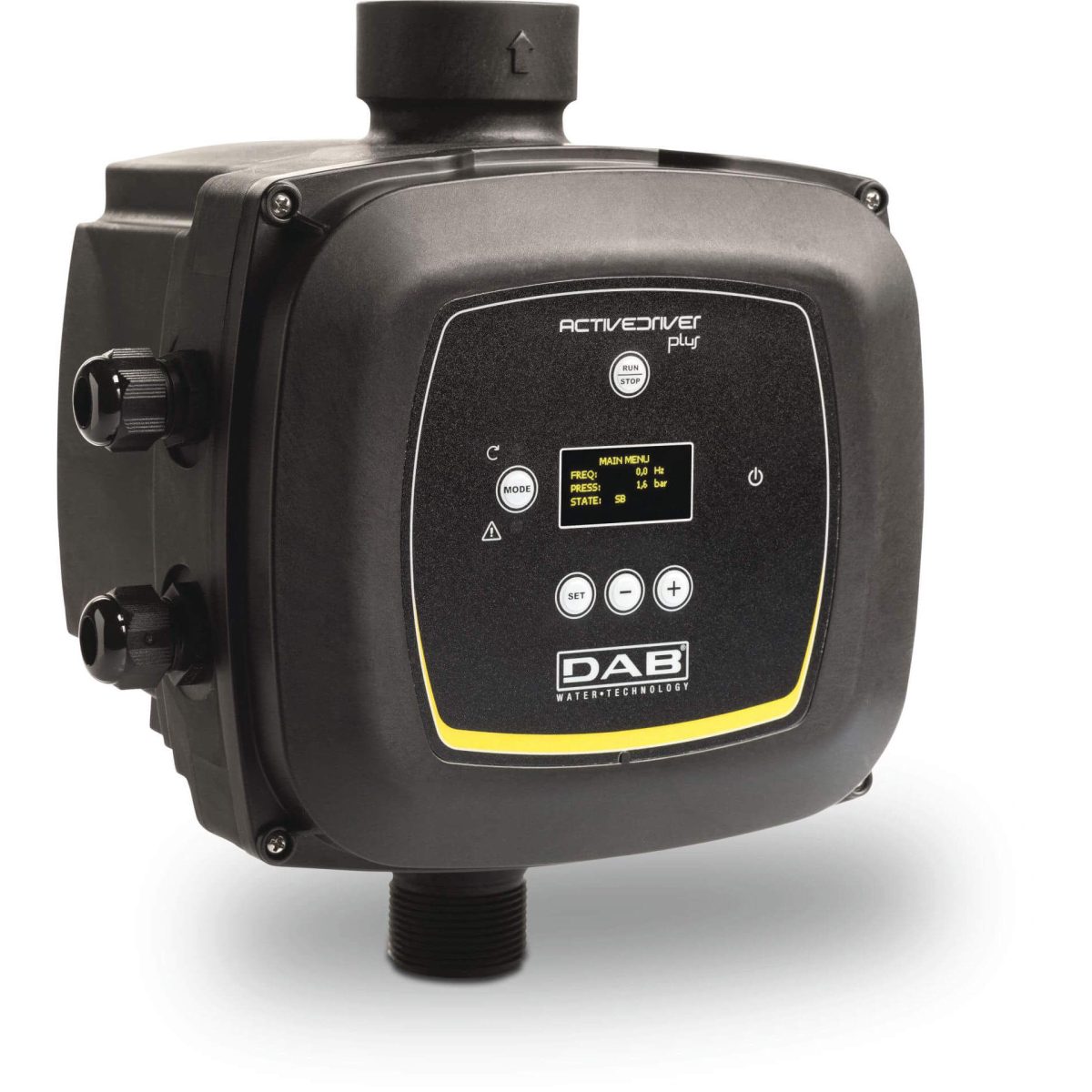

Familiefoto: uiterlijk volgens de betreffende Active Driver Plus-reeks. Voedingsfasen, pompuitgang en motorgrenzen volgen het gekozen model.
Technische details
- Productserie
- DAB Active Driver Plus M/M frequentieregelaars met kabel
- Uitvoering / maat
- M/M1.8
- Model
- M/M1.8
- Voeding regelaar
- 1×115/230VAC
- Uitgang naar pomp
- 1×115/230VAC (gelijk aan de voedingsspanning)
- Maximale motorstroom
- 14 A
- Instelbaar drukbereik
- 1–9 bar
- Aansluitingen
- 1¼ inch buitendraad ×1½ inch binnendraad
- Beschermingsgraad
- IP55
- Maximale vloeistoftemperatuur
- 50°C
- Maximale bedrijfsomgeving
- 60°C
Samenvatting
De artikelprijs en levering gelden per 1 stuk. De technische gegevens horen bij deze uitvoering.
Mogelijke toepassingen
Toerental- en drukregeling van de pomp die past bij de voedings- en motoruitgang van de regelaar.
Meerwaarde
De passende frequentieregelaar stemt de pompaandrijving af op de bedoelde drukregeling.
Montage
Maak het toestel spanningsloos vóór vervanging. Vergelijk model, aansluitingen en de opgegeven elektrische gegevens met de bestaande installatie. Laat de aansluiting en controle uitvoeren door iemand die met deze toesteluitvoering vertrouwd is.
Normering
De opgegeven model- en uitvoeringsaanduiding bepaalt welk onderdeel past. Houd bij toepassing de voorschriften voor de complete installatie aan; een norm- of keuringsaanduiding wordt alleen aan de uitvoering gekoppeld waarvoor die uitdrukkelijk is vermeld.
