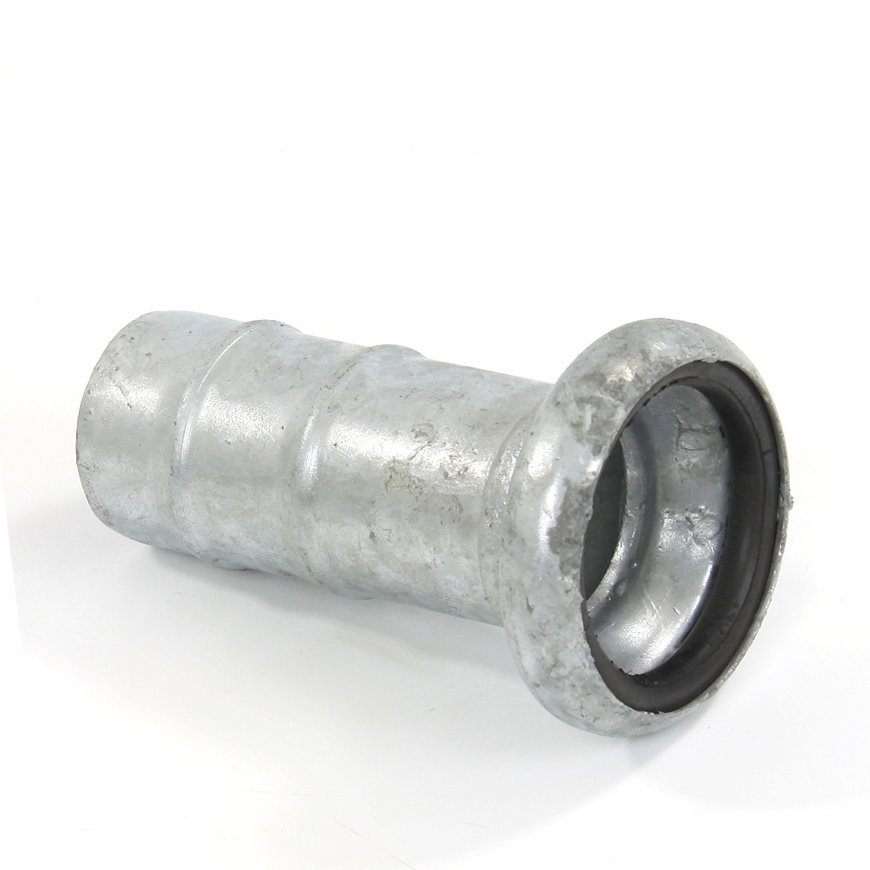

Systeem Bauer M-deel x slangtule

Va: € 6,81 excl.
€ 8,24 incl.

Productomschrijving

Dit Bauer-moederdeel heeft een slangtule voor het aansluiten van een passende zuig- of persslang. De koppelmaat en slangmaat zijn afzonderlijke aansluitmaten.

Technische details

Materiaal
staal, verzinkt
Kleur
grijs
Type
Bauer
Type aansluiting
M-deel x slangtule
Merk
Dallai
Besteleenheid
1 stuk
Drukvoorwaarde
Volledige samenstelling begrensd door de zwakste component
Artikelnummer Uitvoering en maten Max. werkdruk koppelprofiel Besteleenheid
741416 M-deel x slangtule, type B-Z, verzinkt, 50 x 50 mm 20 bar 1 stuk
741417 M-deel x slangtule, type B-Z, verzinkt, 89 x 75 mm 20 bar 1 stuk
741418 M-deel x slangtule, type B-Z, verzinkt, 108 x 100 mm 15 bar 1 stuk
15012285 M-deel x slangtule, type B-Z, verzinkt, 76 x 76 mm 20 bar 1 stuk
15046233 M-deel x slangtule, type B-Z, verzinkt, 159 x 150 mm 12 bar 1 stuk

Samenvatting

Bauer M-deel met slangtule type B-Z. Vergelijk de aansluitvorm en maatvoering per artikel; elke artikelprijs geldt voor één stuk.

Mogelijke toepassingen

Watertransport en beregeningsleidingen met een Bauer type B-koppeling en een geschikte slang.

Meerwaarde

De slang blijft aan de tule gemonteerd terwijl de snelkoppeling losneembaar blijft.

Montage

Maak de installatie volledig drukloos en laat de vloeistof zo nodig veilig weglopen. Controleer het juiste systeemprofiel, de passende maat en de toestand van de afdichting. Schuif de geschikte koppelhelften correct in elkaar, sluit de bijbehorende beugel of hendels volledig en gebruik de voorgeschreven borging. Controleer de gemonteerde verbinding voor ingebruikname. Schuif de juiste slang voldoende ver over de tule en zet deze vast met een voor slang, druk en medium geschikte bevestiging. Ondersteun de slang zodat geen onnodige trekkracht op de verbinding komt.

Normering

Type B hoort bij het Bauer-koppelprofiel. Gebruik uitsluitend passende systeemonderdelen; de maat, het medium, de afdichting en de zwakste component bepalen de bedrijfsgrenzen. De genoemde werkdruk is de maatgebonden grens van het koppelprofiel en vormt geen hogere druktoelating voor slang of flensverbinding.
