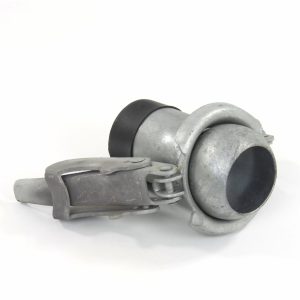

Systeem Bauer V-deel x buitendraad met kogel en knevel

Va: € 19,32 excl.
€ 23,38 incl.

Productomschrijving

Dit Bauer-vaderdeel maakt een overgang van het type B-koppelsysteem naar buitendraad. De koppelmaat en draadmaat geven elk een andere zijde van het aansluitstuk aan.

Technische details

Materiaal
staal, verzinkt
Kleur
grijs
Type
Bauer
Type aansluiting
V-deel x buitendraad
Merk
Dallai
Besteleenheid
1 stuk
Drukvoorwaarde
Volledige samenstelling begrensd door de zwakste component
Artikelnummer Uitvoering en maten Max. werkdruk koppelprofiel Besteleenheid
741413 V-deel x buitendraad, type B, verzinkt, 50 mm x 2" 20 bar 1 stuk
741414 V-deel x buitendraad, type B, verzinkt, 89 mm x 3" 20 bar 1 stuk
741415 V-deel x buitendraad, type B, verzinkt, 108 mm x 4" 15 bar 1 stuk
15151609 V-deel x buitendraad, type B, verzinkt, 76 mm x 3" 20 bar 1 stuk

Samenvatting

Bauer V-deel met buitendraad type B. Vergelijk de aansluitvorm en maatvoering per artikel; elke artikelprijs geldt voor één stuk.

Mogelijke toepassingen

Een water- of beregeningsleiding verbinden met een passend draadaansluitstuk.

Meerwaarde

Een vaste draadmontage wordt gecombineerd met een losneembare systeemverbinding.

Montage

Maak de installatie volledig drukloos en laat de vloeistof zo nodig veilig weglopen. Controleer het juiste systeemprofiel, de passende maat en de toestand van de afdichting. Schuif de geschikte koppelhelften correct in elkaar, sluit de bijbehorende beugel of hendels volledig en gebruik de voorgeschreven borging. Controleer de gemonteerde verbinding voor ingebruikname. Controleer draadmaat en passende tegenverbinding en gebruik een daarvoor geschikte draadafdichting. Draai het onderdeel zo vast dat het koppelprofiel niet wordt vervormd.

Normering

Type B hoort bij het Bauer-koppelprofiel. Gebruik uitsluitend passende systeemonderdelen; de maat, het medium, de afdichting en de zwakste component bepalen de bedrijfsgrenzen. De genoemde werkdruk is de maatgebonden grens van het koppelprofiel en vormt geen hogere druktoelating voor slang of flensverbinding.
