Productomschrijving

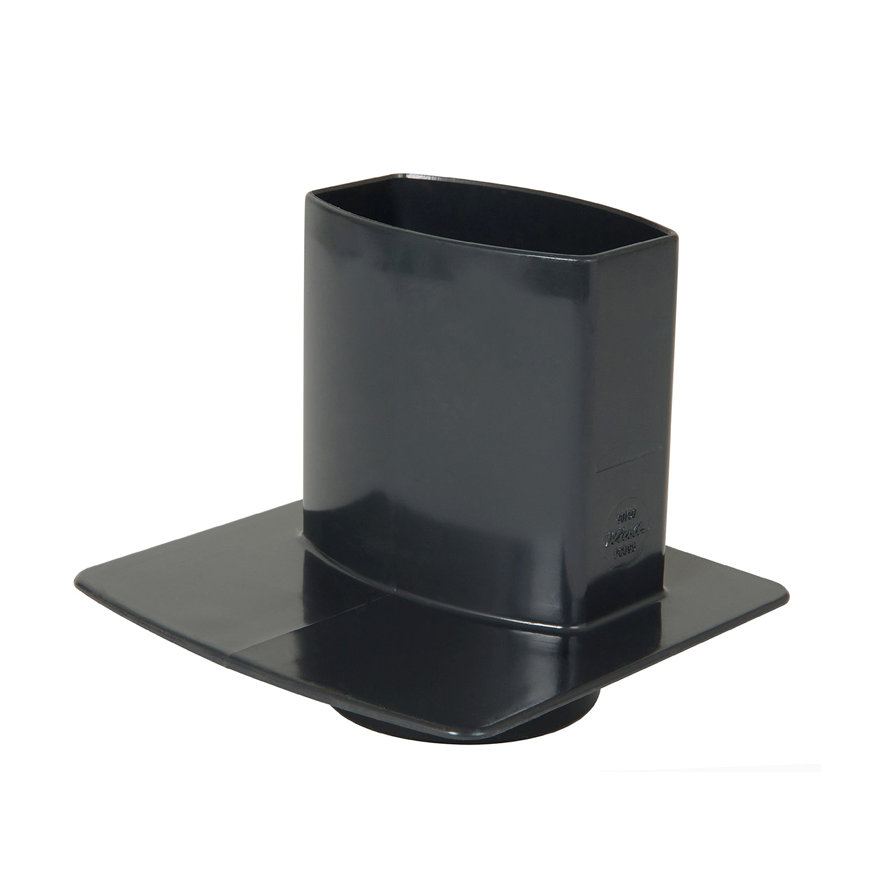

Deze overgang met grondplaat hoort bij Nicoll Ovation 38 voor ovale hemelwaterafvoer met systeemmaat 105 x 76 mm. De pvc-uitvoering is verkrijgbaar in de hieronder getoonde kleuren.
Technische details
- Merk
- Nicoll
- Systeem
- Ovation 38
- Profiel
- ovaal
- Systeemmaat
- 105 x 76 mm
- Materiaal
- pvc
- Productfunctie
- overgang met grondplaat
- Aansluitvorm
- inwendig lijm x spie
- Uitvoering
- met grondplaat
| Artikelnummer | Ovaal profiel | Kleur | Lengte |
|---|---|---|---|
| 401564 | 105 x 76 mm | wit | — |
| 601882 | 105 x 76 mm | antraciet | — |
| 601534 | 105 x 76 mm | zwart | — |
Samenvatting
Nicoll Ovation 38 HWA overgang met grondplaat pvc. Vergelijk artikelnummer, ovale systeemmaat en kleur in het uitvoeringenoverzicht. Kies aansluitende onderdelen binnen dezelfde Ovation-serie.
Mogelijke toepassingen
De overgang onderaan een ovale regenpijp naar een ronde aansluitmaat.
Meerwaarde
De grondplaat vormt een afzonderlijk constructiedetail van deze uitvoering; de opgegeven ronde maten bepalen de keuze van het aansluitende afvoerdeel. Voor deze uitvoering is een temperatuurbereik van −40 tot +60 °C opgegeven.
Montage
Kies de aansluitende ronde afvoermaat op basis van de opgegeven productmaten. Controleer de positie van de grondplaat, de insteekruimte en de opgegeven lijmverbindingen vóór het vastzetten.
Normering
De maat 105 x 76 mm is de ovale systeemaanduiding van Ovation 38. De beide profielmaten worden samen gebruikt bij de keuze van bijpassende buizen en hulpstukken.
