Productomschrijving

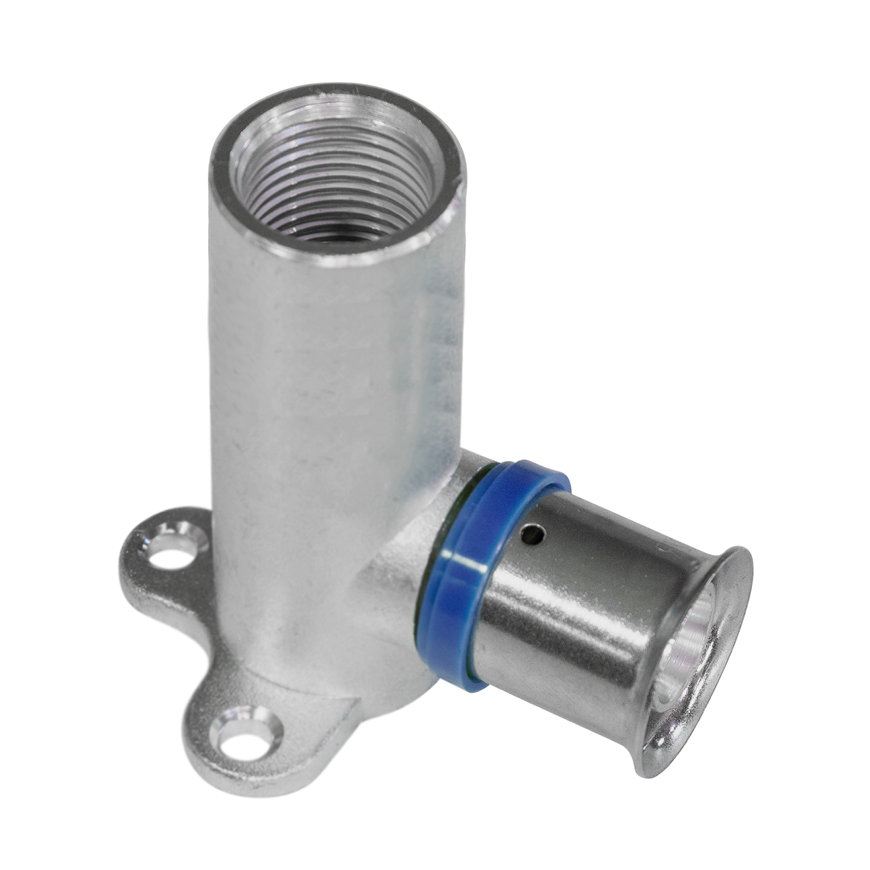

Deze Kelox Ultrax uitvoering is bedoeld voor een bevestigd aansluitpunt op of in de wand. De uitvoering is van messing met rvs onderdelen. Vergelijk naast de buis- en draadmaat ook de eventuele verlenging of hartafstand. De montagevorm en complete maataanduiding staan per artikel vermeld.
Technische details
- Merk
- KE KELIT
- Systeem
- Kelox Ultrax
- Materiaal volgens uitvoering
- messing, gemetalliseerd,rvs
- Aansluitwijze
- pers x binnendraad
- Opgegeven maximale werkdruk
- 10 bar
- Opgegeven maximale temperatuur
- 90 °C
- Afdichting
- epdm
- Opgegeven persprofiel
- U
- Verkoopeenheid
- 1 stuk per besteleenheid
| Artikelnummer | Volledige maat volgens artikel | Verkoopeenheid |
|---|---|---|
| 15604943 | 5 mm verkleind, 16 mm x ½" | 1 stuk per besteleenheid |
| 15604945 | 5 mm verkleind, 20 mm x ½" | 1 stuk per besteleenheid |
| 15604944 | 16 mm x ½" | 1 stuk per besteleenheid |
| 15604946 | 20 mm x ½" | 1 stuk per besteleenheid |
| 15604942 | 20 mm verlengd, 16 mm x ½" | 1 stuk per besteleenheid |
| 15604947 | 25 mm x ¾" | 1 stuk per besteleenheid |
Samenvatting
Kelox Ultrax muurplaat messing rvs pers x binnendraad. Vergelijk de volledige maten. Eén stuk per artikel.
Mogelijke toepassingen
Voor een bevestigd aansluitpunt op of in de wand in een passend Kelox-leidingsysteem. Vergelijk de volledige buis- en draadmaat, de materiaaluitvoering en de aansluitvorm. Een passende maat alleen bewijst geen uitwisselbaarheid tussen verschillende productlijnen of generaties.
Meerwaarde
De uitvoeringstabel ordent de complete maatcombinaties. Elk artikel behoudt zijn eigen afbeelding en verkoopeenheid, zodat verschillen in aansluiting, materiaal en montagevorm herkenbaar blijven.
Montage
Kort de buis haaks af en bereid het buiseinde voor met passend systeemgereedschap. Houd aansluitdelen en afdichtingen schoon en controleer de vereiste insteek. Gebruik voor de perszijde het voor de exacte fitting bedoelde persgereedschap; een opgegeven persprofiel staat per artikel vermeld. Monteer spanningsvrij en controleer de verbinding vóór ingebruikname op dichtheid. Bevestig de montageplaat of beugel met bevestigingsmiddelen die passen bij de ondergrond en de leidingbelasting. Gebruik voor de draadaansluiting een passende afdichtingswijze en houd de aansluitdelen tegen bij het vastzetten.
Normering
Druk- en temperatuurgrenzen horen bij de exacte uitvoering en het complete leidingsysteem. Een vermelde maximumtemperatuur is geen algemene continue bedrijfstemperatuur voor iedere toepassing. Gebruik passende buis, fitting, afdichting en montagewijze. Een persverbinding en een steekverbinding hebben verschillende montage-eisen.
